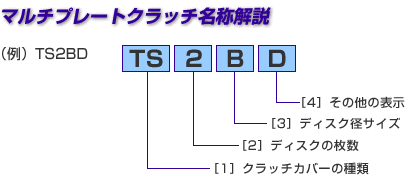

■ マルチプレートクラッチ名称解説
■ 取付前確認事項

■ 取付前準備及び取付時必要部品
■ 取付方法及び注意事項
■ オーバーホールについて

 作動変更パーツ取扱説明書pdfカタログ(2.4MB)

この表示を無視して誤った使い方をされますと、人的あるいは物的に損害が発生する可能性が想定される内容を示しています。
この表示を無視して誤った使い方をされますと、人的には重傷または死亡、物的には重大な損害が発生する可能性が想定される内容を示しています。
※本製品を加工したり、間違った組付け、誤使用等による不具合、事故、破損につきましては、弊社では一切責任を負いません。

[1]クラッチカバーの種類
TS/プレスタイプカバー
TR/アルミカバータイプ
R/センターハブのアルミカバータイプ
[2]ディスクの枚数 1/シングルディスクタイプ
2/ツインディスクタイプ
3/トリプルディスクタイプ
4/フォースディスクタイプ
[3]ディスク径サイズ A/184mm
B/204mm
C/215mm
[4]その他の表示
D/ダンパー付きディスクタイプ
W/フライホイールの重いタイプ(従来の4S・4SW等)
S/ダイヤフラムスプリングのシングルタイプ
