OSクラッチ取扱説明書

OSクラッチの取付前準備から取付方法、オーバーホールについて

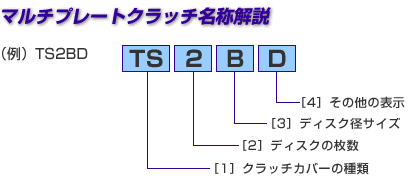

マルチプレートクラッチ名称解説

注意

この表示を無視して誤った使い方をされますと、人的あるいは物的に損害が発生する可能性が想定される内容を示しています。

警告

この表示を無視して誤った使い方をされますと、人的には重傷または死亡、物的には重大な損害が発生する可能性が想定される内容を示しています。

[1]クラッチカ
[1]クラッチカバーの種類 TS/プレスタイプカバー
TR/アルミカバータイプ
R/センターハブのアルミカバータイプ
[2]ディスクの枚数
1/シングルディスクタイプ
2/ツインディスクタイプ
3/トリプルディスクタイプ
4/フォースディスクタイプ
[3]ディスク径サイズ A/184mm
B/204mm
C/215mm
[4]その他の表示
D/ダンパー付きディスクタイプ
W/フライホイールの重いタイプ(従来の4S・4SW等)
S/ダイヤフラムスプリングのシングルタイプ
